TOP > 商品一覧 > ステンレス配管部材 > ステンレス継手 異径六角ニップル(SCS13)

ステンレス配管部材

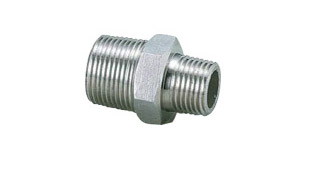

ステンレス継手 異径六角ニップル(SCS13)

異径六角ニップル
呼び径 小径 L A φd1 φd2 引用
1/2 3/8 39 23 14 11
※JIS B 2308を引用した製品

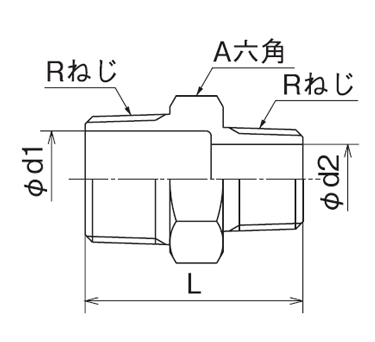

承認図
※クリックで拡大
異径六角ニップル(1段落ち)
メーカー:ONDA(オンダ製作所)
製品番号:SFRN-1510
価格・在庫・納期等の詳細はお問い合わせください。

納期を問い合わせる


異径六角ニップル
呼び径 小径 L A φd1 φd2 引用
3/4 1/2 45 28 19.5 14
※JIS B 2308を引用した製品
承認図
※クリックで拡大
異径六角ニップル(1段落ち)
メーカー:ONDA(オンダ製作所)
製品番号:SFRN-2015
価格・在庫・納期等の詳細はお問い合わせください。

納期を問い合わせる

仕様一覧 / spec

商品名 異径六角ニップル
メーカー ONDA(オンダ製作所)
仕様
使用温度C° -20〜40 100 150 200 220
最高許容圧力 MPa 2.00 1.65 1.50 1.40 1.35
kgf/㎠ 20.0 16.5 15.0 14.0 13.5
使用流体 冷温水、油、エアー、蒸気、ガス(可燃性、毒性以外)
材質 SCS13(SUS304系)
注意事項

ステンレス製品を保管、配管する場合は、異種金属との接触腐食に注意してください。組合せ危険な場合は絶縁処理を施し、電食防止対策を実施してください。

組合せてよい
ステンレス製×銅管、ステンレス製×青銅管及び継手
組合せ危険
ステンレス製×亜鉛メッキ鋼管、ステンレス製×ライニング鋼管、ステンレス製×黄銅管及び継手

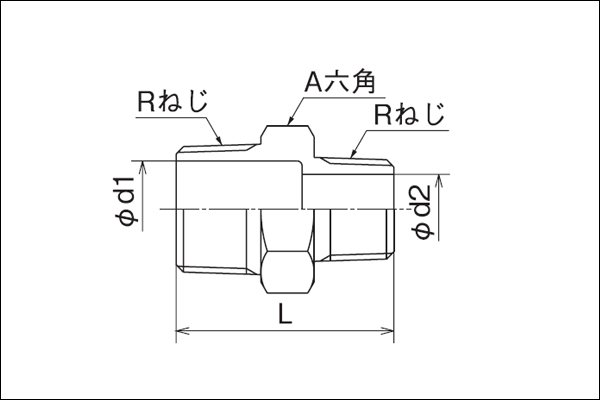

[承認図] 異径六角ニップル
承認図
